개요
세계 최고 수준의 1K, 2K, 4K 에서 t=156 bit 의 오류를 정정할 수 있는 최고 성능의 기술을 제공합니다.
Clean-page(신드롬=0) 바이패스는 오류 없는 페이지에서 디코더 백엔드를 건너뛰어 전력·지연을 절감하며, 모든 프레임이 정정불가(UE) 플래그를 보고합니다. 바이트 직렬 데이터패스로 인터페이스가 필드 독립적이어서, 선택한 필드 GF(2^m)와 무관하게 동일하게 연결됩니다.

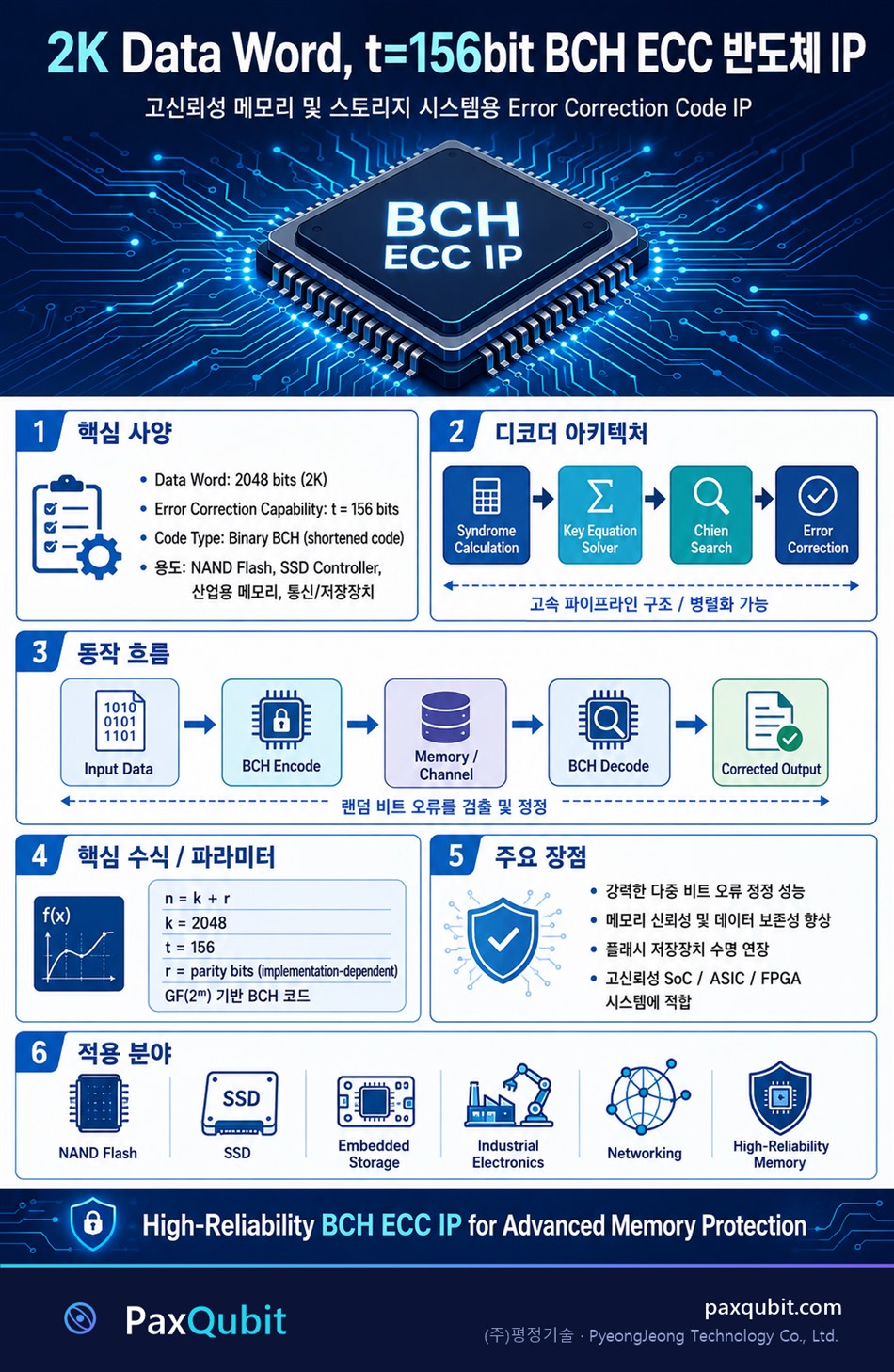

블록 다이어그램
한눈에 보기
파라메트릭 사양
| 용도 | NAND 플래시 / SSD 컨트롤러 ECC 엔진 |
|---|---|
| 코드 | Shortened BCH over GF(2^m), m = 13…24 |
| 정정강도 t | 최대 156-bit; t = 8…156 |
| 섹터/블록 크기 | 512 B … 1 MB |
| 데이터패스 | 8-bit 병렬, 1 byte/cycle 스트리밍 |
| 코드레이트 | t에 따라 구성 (≈0.82–0.99) |
| 디코더 파이프라인 | Syndrome → folded BM → Chien → gated XOR |
| 페이로드 | 데이터 + meta(0…24 B in-band), 자동 cap-guard |
| 인터페이스 | REQ/DEN/RDY/EN handshake · APB status (UE flag) |
| 전력 기능 | clean-page 바이패스, 프레임별 UE 보고 |
| 검증 | ModelSim 풀체인 + cycle-accurate Python 레퍼런스 + 매트릭스 등가 증명 |
| 상태 | RTL 완성, 시뮬 검증 — FPGA/ASIC 특성화 진행 중 |
정정강도 선택 가이드
| SKU | 정정 t (bits / 1 KB 섹터) | 패리티 (1 KB) | 권장 용도 |
|---|---|---|---|
| BCH-t8 | 8 | 14 B | SLC NAND / 저BER 미디어용 경량 ECC |
| BCH-t16 | 16 | 28 B | 메인스트림 SLC / MLC NAND |
| BCH-t32 | 32 | 56 B | MLC / 초기 TLC NAND |
| BCH-t48 | 48 | 84 B | TLC NAND 컨트롤러 |
| BCH-t64 | 64 | 112 B | 고내구 TLC |
| BCH-t96 | 96 | 168 B | 고밀도 TLC / QLC |
| BCH-t120 | 120 | 210 B | QLC / 고보존 스토리지 |
| BCH-t128 | 128 | 224 B | 고강도 QLC / 엔터프라이즈 내구 |
| BCH-t156 기준 | 156 | 273 B | 최대 강도 — 극한 BER 미디어, 고신뢰성 메모리 (기준 베이스라인) |
제공 항목
- 합성 가능 Verilog RTL(인코더, 디코더, GF 곱셈기, 정정 로직, PAX 래퍼)
- cycle-accurate Python 레퍼런스 모델 및 등가성 검증기
- ModelSim 풀체인 테스트벤치(clean/correct/UE/pad 벡터)
- 데이터시트, 매뉴얼, 통합 가이드(요청 시 제공)
지원 디바이스
Intel/Altera (Quartus)AMD/Xilinx (Vivado)ASIC — process-portable RTL
타겟/검증 플랫폼. ASIC 공정 수치는 통합 단계에서 특성화됩니다.
차별점: t(8…156)·섹터(512 B…1 MB)를 drop-in RTL로 제공하며, 특허 기반 면적 최적화를 적용합니다.
PAX_LDPC 코어와 3-layer 인터페이스를 공유하여, 컨트롤러가 최소 변경으로 BCH → LDPC 업그레이드가 가능합니다.
문서
풀 데이터시트·통합 가이드·평가 파일은 문의 바랍니다. 아래에서 요청해 주시면 영업일 1일 내 회신드립니다.
데이터시트 요청응용 분야
SSD·NAND 플래시 컨트롤러
임베디드 스토리지 / eMMC / UFS
산업·차량용 메모리
MRAM / ReRAM 저지연 ECC
